Универсальный кабель МКЭШВ, МКЭКШВ

Кабели марок МКЭКШВ, МКЭКШВнг и МКЭШВ, МКЭШВнг разработаны по специальным требованиям для формирования информационных полевых шин, подключения датчиков с цифровым частотно-модулированным сигналом, сигналом 4-20 мА, по интерфейсу HART или RS 485. Кабели представляют собой витые пары проводов с цветовой маркировкой в общем экране или с попарным экранированием, панцирная (проволочная) броня - только для МКЭКШВ и МКЭКШВнг. Предназначены для стационарной прокладки внутри и вне помещений в кабельной канализации и в открытом грунте, в том числе во взрывоопасной зоне класса IIВТ4. Номинальное переменное напряжение до 500В, с частотой до 400Гц, постоянное напряжение до 750В. Эксплуатация при температуре окружающей среды от -50° до +50°C. Возможно применение кабелей во всех макроклиматических районах включая тропики. Кабель КВИП и КУИН являются современным аналогами кабеля МКЭКШВ, производятся по современным технологиям и имеют ряд преимуществ.

Универсальный кабель ГЕРДА-КВ, ГЕРДА-КВК

Универсальные кабели марок ГЕРДА-КВК (в проволочной броне) и ГЕРДА-КВ (без брони) ТУ 3581-019-76960731-2010, разработаны для формирования информационных полевых шин, подключения датчиков с цифровым частотно-модулированным сигналом, сигналом 4-20 мА, по интерфейсу HART, RS485, RS482, RS422 и другим интерфейсам, требующим использование «витой пары» в качестве канала приема/передачи данных. Рабочее номинальное переменное напряжение до 500В включительно, частотой до 400Гц или постоянное напряжение до 750В включительно. Кабели ГЕРДА-КВК, ГЕРДА-КВ являются современным аналогом широко применяемых кабелей марок МКЭКШВ и МКЭШВ. Кабели ГЕРДА-КВК, ГЕРДА-КВ представляют собой витые пары проводов с цифровой или цветовой маркировкой жил, производятся по современным технологиям с применением новых материалов и имеют ряд преимуществ. Исполнения и условия применения Кабели ГЕРДА-КВ и ГЕРДА-КВК выпускаются с изоляцией и оболочкой из ПВХ пластиката, медными лужеными многопроволочными жилами 4-го класса, шаг скрутки жил не более 60мм, в общем экране в виде оплетки из медных проволок, с защитой кабеля от проникновения влаги, у бронированного кабеля броня из стальной оцинкованной проволоки.

Кабель высокоскоростной передачи данных КВИП

Кабели высокоскоростной передачи данных ГЕРДА-КВИП предназначены для стационарной и нестационарной прокладки внутри и снаружи помещений, на полках, в лотках, коробах, каналах, туннелях, земле (траншеях), в местах подверженных воздействию блуждающих токов. Кабели в исполнении «УФ» могут быть проложены на открытом воздухе без защиты от солнечного излучения. Кабели могут применяться во взрывоопасных зонах классов 0, 1, 2 (с учетом требований ГОСТ Р 51330.13-99), а также в системах безопасности АЭС. Жилы кабеля скручены в пары с шагом скрутки не более 40 мм и имеют цветовую или цифровую маркировку. Кабели могут иметь общий экран и/или отдельный экран каждой «витой» пары в виде оплетки из медной проволоки, либо быть вообще без экрана. Поверх сердечника кабеля наложена водоблокирующая лента для предотвращения продольного распространения влаги.

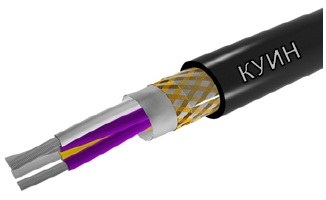

Кабель универсальный инструментальный КУИН

Кабели КУИН предназначены для применения в цепях управления, контроля и сигнализации, межприборных соединений, формирования цифровых информационных шин, в качестве измерительных проводов для термометров сопротивления (скрученные «двойки», «тройки» и «четверки» для 2-х, 3-х и 4-х проводной схемы подключения). Кабели предназначены для стационарной и подвижной прокладки внутри и снаружи помещений при условии защиты от прямого воздействия солнечной радиации, на полках, в лотках, коробах, каналах, тоннелях, земле (траншеях), в местах подверженных воздействию блуждающих токов. Кабели могут применяться во взрывоопасных зонах классов 0, 1, 2 (согласно ГОСТ Р 51330.13-99), а также в системах безопасности АЭС.

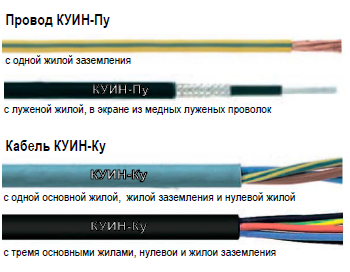

Провода и кабели установочные: КУИН-Пу, КУИН-Ку

Провода и кабели установочные: КУИН-Пу (провод), КУИН-Ку (кабель) по ТУ 3551-023-76960731-2012 — не распространяющие горение «нг(А)», «нг(А)-LS», «нг(А)-HF»; огнестойкие «нг(А)-FR», «нг(А)-FRLS», «нг(А)-FRHF»; с низкой токсичностью «нг(А)-HFLTx», «нг(А)-LSLTx»; повышенной теплостойкости, маслобензостойкие, стойкие к воздействию ультрафиолета, экранированные и неэкранированные, в броне и без брони. Провода КУИН-Пу и кабели КУИН-Ку полностью соответствуют новому ГОСТ Р 53768–2010 «Провода и кабели для электрических установок на номинальное напряжение до 450/750В включительно. ОТУ» — который 01.01.2011 г. заменил ГОСТ 6323–79, в связи с чем провода марок ПВ1, ПВ2, ПВ3, ПВ4, ППВ, АПВ и АППВ по ГОСТ 6323–79 больше не могут использоваться на территории РФ.

Область применения:

Кабель универсальный судовой ГЕРДА-КСд

Кабели марок ГЕРДА-КСд предназначены для применения в силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений, формирования информационных шин, подключения датчиков с цифровым частотно-модулированным сигналом, сигналом 4-20 мА, HART, по интерфейсу RS485, RS482, RS422 и другим интерфейсам, требующим использование «витой пары» в качестве канала приема/передачи данных. Кабели служат для стационарной и нестационарной прокладки внутри и вне помещений при условии защиты от прямого воздействия солнечной радиации, каналах, туннелях, земле (траншеях), в местах подверженных воздействию блуждающих токов, на судах речного флота, морского флота неограниченного района плавания, плавучих и береговых сооружениях, оффшорных платформах, в рыбоперерабатывающих цехах, рефрижераторных помещениях, а также для неподвижной прокладки в морской воде. Кабели могут применяться во взрывоопасных зонах классов 0, 1, 2 (согласно ГОСТ Р 51330.13-99), а также в системах безопасности АЭС.

Особенности конструкции, материалы и исполнения

Оболочка кабелей с обозначением материала «Пс» изготавливаются из ПВХ композиции пониженной пожароопасности и низкого уровня дымо- газовыделения «LS», а изоляция – из сшитого полиолефина, поэтому кабели рекомендуется использовать в качестве «витой пары» с улучшенными частотными характеристиками. Изоляция и оболочка кабелей с обозначением материала «П» изготавливается из полимерных композиций и не содержит галогенов («HF»). Кабели с обозначением «Т» имеют оболочку и изоляцию из термопластичных эластомеров, поэтому обладают повышенной гибкостью и расширенным диапазоном рабочих температур. Все кабели могут выпускаться в огнестойком исполнении «FR». Кабели с обозначением материла «Пс» и «П» выпускаются с медными многопроволочными жилами 4-го, а с обозначением «Т» – 5-го класса. Кабели производятся общей или парной скруткой («витая пара» с шагом скрутки 60 мм); жилы (пары) могут иметь отдельный экран и/или общий экран в виде оплетки из медных проволок или алюмофлекса, либо быть вообще без экрана. Поверх сердечника кабеля наложена водоблокирующая лента для предотвращения продольного распространения влаги.

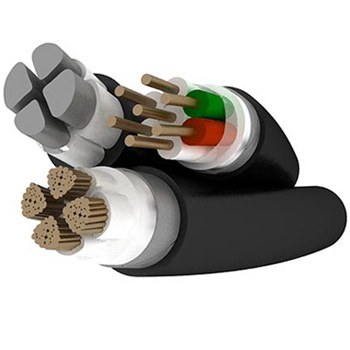

Кабель универсальный силовой КУСИЛ (низкого напряжения)

Кабели КУСИЛ предназначены для передачи и распределения электрической энергии в стационарных установках, для монтажа силовых цепей, цепей управления, сигнализации, освещения номинальным переменным напряжением до 1 кВ частоты 50Гц. Кабели могут прокладываться внутри и снаружи помещений, в каналах, туннелях, земле (траншеях), в местах подверженных воздействию блуждающих токов. Кабели в исполнении «УФ» могут быть проложены на открытом воздухе без защиты от солнечного излучения. Кабели могут применяться во взрывоопасных зонах классов 0, 1, 2 (с учетом требований ГОСТ Р 51330.13-99), а также в системах безопасности АЭС.

Особенности конструкции, материалы и исполнения

Кабели КУСИЛ имеют однопроволочные или многопроволочные жилы 1-го или 2-го класса. Жилы имеют цифровую или цветовую маркировку. Жилы заземления имеют зелено-желтый цвет, нулевые жилы – синий. Многожильные кабели имеют все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм и более могут иметь одну жилу меньшего сечения (жилу заземления или нулевую). Кабели с обозначением материала «В» изготавливаются из ПВХ пластикатов, с индексом «нг» - из ПВХ композиции не распространяющей горение, а с индексом «нг-LS» - пониженной пожароопасности и низким уровнем дымо- газовыделения. Кабели с обозначением «П» изготавливаются из полимерных композиций, не содержащих галогенов («нг-HF»), изоляция кабелей с обозначением «Пс» изготавливается из сшитого полиолефина. У кабелей с обозначением материала «Т» изоляция и оболочка изготавливается из термопластичных эластомеров, поэтому кабели обладают повышенной гибкостью и расширенным диапазоном рабочих температур. Кабели с обозначением материала «П», «Пс» и «Т» могут выпускаться огнестойкими («FR»). Кабели могут иметь общий экран из медной ленты и/или экран каждой жилы в виде оплетки из медных проволок, либо быть вообще без экрана. Поверх сердечника кабеля наложена водоблокирующая лента для предотвращения продольного распространения влаги. Кабели могут иметь под внешней оболочкой броню из стальных оцинкованных лент.

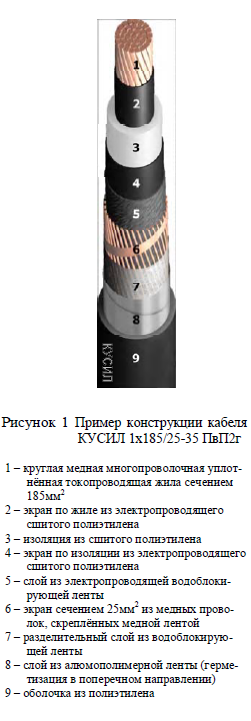

Кабель универсальный силовой КУСИЛ (среднего напряжения)

Кабель силовой КУСИЛ по ТУ 3500-024-76960731-2012 с изоляцией из сшитого полиэтилена, на среднее напряжение 10, 20, 35 кВ, в том числе не распространяющий горение «нг-LS», «нг-HF», стойкий к ультрафиолету «УФ», в броне и без брони.

Кабели силовые КУСИЛ предназначены для передачи и распределения электрической энергии в стационарных установках, на номинальное переменное напряжение 10, 20 и 35 кВ номинальной частотой 50 Гц для сетей с заземленной или изолированной нейтралью. Кабели соответствуют требованиям международного стандарта на силовые кабели МЭК 60502–2.

Кабели служат для групповой или одиночной прокладки в кабельных сооружениях, коллекторах, производственных помещениях (в том числе сырых и часто затапливаемых), в земле (в том числе повышенной влажности), в воде (в несудоходных водоемах). Кабели в исполнении «УФ» могут быть проложены на открытом воздухе без защиты от солнечного излучения. Кабели предназначены для прокладки на трассах без ограничения разности уровней. Кабели могут применяться во взрывоопасных зонах с учетом требований ГОСТ Р МЭК 60079-14-2008.

Особенности конструкции, материалы и исполнения

Кабели КУСИЛ по ТУ 3500-024-76960731-2012 изготавливаются одно- итрехжильными, с изоляцией из сшитого полиэтилена. Бронированные кабели изготавливаются только трехжильными. Токопроводящие жилы кабелей медные или алюминиевые, многопроволочные, уплотненные и соответствуют классу 2 по ГОСТ 22483–77. Токопроводящие жилы одножильных кабелей на номинальное напряжение 10 кВ имеют номинальное сечение 35–1000 мм², на номинальное напряжение 20 и 35 кВ — 50–1000 мм² Токопроводящие жилы трехжильных кабелей на номинальное напряжение 10 кВ имеют круглую форму и номинальное сечение 35–300 мм², либо секторную форму с номинальным сечением 120–300 мм². Жилы трехжильных кабелей на номинальное напряжение 20 и 35 кВ имеют круглую форму и номинальное сечение 50–300 мм² По требованию заказчика на поверхности экрана по изоляции жилы трехжильных кабелей может быть нанесено печатным способом цифровое обозначение жилы. Все кабели имеют экран из медных проволок, поверх которых спирально наложена медная лента. Кабели с продольной («г»), продольной и поперечной («2г») герметизацией оболочки, а также с герметизацией токопроводящих жил («ж») могут применяться при прокладке в земле с повышенной влажностью, в сырых и частично затапливаемых помещениях, в воде (в несудоходных водоемах) — при соблюдении мер, исключающих механические повреждения кабеля. Кабели в усиленной оболочке («у» — с продольными ребрами жесткости) и бронированные кабели («Б») находят применение при прокладке по трассам сложной конфигурации — содержащим более 4 поворотов под углом свыше 30° или прямолинейные участки с более чем четырьмя переходами в трубах длиной свыше 20 м или с более чем двумя трубными переходами длиной свыше 40 м. Бронированный кабель («Б») максимально защищает токоведущие жилы от внешних механических воздействий благодаря применению в конструкции стальных оцинкованных лент и дополнительной оболочки. Наружная оболочка кабелей с обозначением материала оболочки «П» выполнена из полиэтилена, эти кабели могут прокладываться в земле независимо от степени коррозионной активности грунтов. Оболочка кабелей с обозначением материала оболочки «В» изготавливается из поливинилхлоридного пластиката — такие кабели могут быть проложены в сухих грунтах (песчано-глинистая и нормальная почва с влажностью менее 14%). Кабели с показателем пожарной безопасности «нг(А)-LS», «нг(В)-LS» имеют наружную оболочку из поливинилхлоридного пластиката пониженной пожарной опасности (с пониженным дымо- и газовыделением). В кабелях с показателем «нг(А)-HF» наружная оболочка выполнена из полимерной композиции, не содержащей галогенов — при горении и тлении кабели не выделяют коррозионно-активных газообразных продуктов. Кабели с показателем «нг(А)-LS», «нг(В)-LS» или «нг(А)-HF» могут применяться при групповой прокладке.

Кабели термоэлектродные и компенсационные

Кабели ТЕРК предназначены для подключения термоэлектрических преобразователей (термопар)к измерительным приборам и преобразователям в системах теплового контроля и измерения температуры. Кабели служат заменой термоэлектродным проводам — применение многожильного магистрального кабеля позволяет существенно сократить затраты на прокладку кабеля. В кабеле изолированные жилы защищены от химического и механического повреждения, воздействия влаги и солнечного излучения. Кабели предназначены для стационарной и нестационарной прокладки внутри и снаружи помещений, на полках, в лотках, коробах, каналах, туннелях, земле (траншеях), в местах подверженных воздействию блуждающих токов. Кабели могут применяться на судах речного и морского флота, плавучих и береговых сооружениях, оффшорных платформах, а также в местах подверженных воздействию солей и их растворов. Кабели в исполнении «УФ» могут быть проложены на открытом воздухе без защиты от солнечного излучения. Кабели могут применяться во взрывоопасных зонах классов 0, 1, 2 (с учетом требований ГОСТ Р 51330.13–99), а также в системах безопасности АЭС.

Огнестойкий кабель (индекс «нг-FR»)

У огнестойкого кабеля (с индексом «нг-FR») токопроводящая жила под изоляцией имеет обмотку из двух слюдосодержащих лент. Кабель не менее 90 минут сохраняет работоспособность в условиях воздействия открытого пламени и температуры до +780°С. В случае пожара это помогает избежать аварийного отключения напряжения. Требования к применению огнестойких кабелей в цепях систем пожарной сигнализации, аварийного освещения, дымоудаления, в эл.цепях пожарных насосов, лифтов и т. п. изложены в ГОСТ Р 53315–2009 и «Техническом регламенте о требованиях пожарной безопасности» от 22 июля 2008 г. № 123-Ф3

По спецзаказу возможно изготовление кабелей:

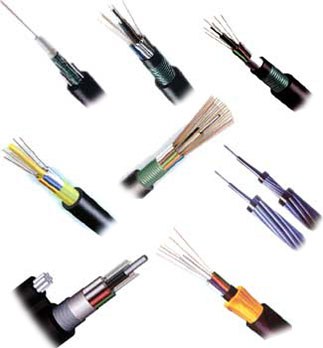

Кабель оптический ГЕРДА-КОУ

Типы оптических кабелей:

Основные характеристики оптических кабелей

Количество оптических волокон в кабеле – от 2-х до 144-х в кабелях с центральной трубкой — от 2 до 12. В кабелях применяются различные типы одномодовых оптических волокон. Окраска оптических волокон и оптических модулей в кабеле позволяет их однозначное определение при монтаже.

В соответствии с техническими условиями оптические кабели обладают стойкостью:
